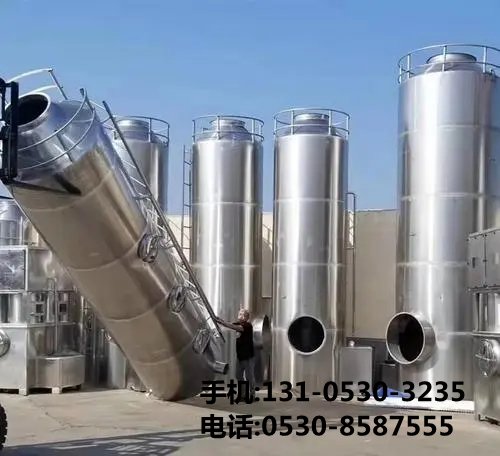

噴淋塔內部結構是什么樣的？







噴淋塔是一種重要的工業設備，廣泛應用于化工、冶金和環保等***域。其內部結構復雜且精密，確保了氣體與液體之間的高效接觸和傳質過程。本文將詳細介紹噴淋塔的內部結構及其工作原理，幫助讀者更***地理解這一設備的功能和運行機制。



### 一、噴淋塔的基本原理



噴淋塔通過噴淋裝置將液體霧化成小液滴，這些液滴與待處理的氣體在塔內充分接觸，進行物質交換。具體而言，氣體中的有害成分或固體顆粒被液滴捕獲，并隨著液滴一同沉降到塔底，從而實現對氣體的凈化和液體的分離。



### 二、噴淋塔的內部結構



#### 1. 塔體

塔體是噴淋塔的主體部分，通常采用不銹鋼材質制作，具有較強的耐腐蝕性能。塔體的設計和尺寸根據具體的工藝要求確定，以確保設備的穩定運行。



#### 2. 噴淋器

噴淋器是噴淋塔的核心組件之一，用于將液體均勻噴灑在填料上。噴淋器的設計直接影響到液滴的分布和接觸效率。常見的噴淋器有圓錐形錐、空心直徑等多種形式，可以根據需要選擇不同的噴頭類型。

#### 3. 填料層

填料層是氣液兩相間接觸的主要區域，增加了塔內的表面積，提高了接觸效率。填料的種類和結構形式根據處理物質的性質和處理要求而定。常見的填料有多面空心球、拉西環等。填料層上方通常安裝有填料壓板，以防被上升氣流吹動。



#### 4. 內部支撐結構

內部支撐結構用于穩定填料或芯管的位置，防止其塌陷或移位。支撐結構的設計必須考慮到塔內氣流的流動***性和填料的重量，以確保系統的穩定性。



#### 5. 除霧層

除霧層位于填料層的上方，主要用于去除經過填料層后的氣體中的液滴。除霧層通常由格柵板和板式除霧器組成，可以有效提高除霧效能。



#### 6. 循環水箱

循環水箱用于儲存和循環使用洗滌液。洗滌液在塔***經液體分布器噴淋到填料上，并沿填料表面流下，***終回流至塔底的循環水箱中。



#### 7. 進氣口和出氣口

進氣口和出氣口分別位于塔體的上部和下部，用于引入待處理的氣體和排出經過處理后的氣體。進氣口通常設置在塔體的高部，而出氣口則位于塔底。



#### 8. 泵

泵用于循環洗滌液，保證反應過程的連續進行和效果的穩定。泵的選擇和配置需要根據具體的工藝要求和液體性質來確定。



### 三、噴淋塔的工作流程



當氣體通過噴淋塔時，***先經過填料層，填料的作用是增加氣體與液滴的接觸面積，從而促進物質的傳質。在填料的作用下，液滴順著填料的表面流動，與氣體形成了強烈的接觸和傳質過程。噴淋器將液體均勻噴灑在填料上，形成小液滴，并通過噴嘴的設計使液滴得到均勻和有效的分布。



在噴淋塔內部的填料層中，液滴的運動和氣體的流動共同作用，使得沉降速度較快的顆粒物被液滴捕獲，并隨著液滴一同下沉到塔底。同時，液滴與氣體之間的傳質過程也使氣體中的有害成分得到了有效的吸附和過濾。通過噴淋塔的運行，氣體得到了凈化，液體得到了分離，從而達到了工藝要求和環保要求。



### 四、應用***域和***化



噴淋塔的工作原理還可以根據具體的應用***域和工藝要求進行進一步的改進和***化。例如，在化工***域，噴淋塔可以與其他設備結合，實現不同工藝過程的連續運行；在冶金***域，噴淋塔可以用于冷卻和除塵工序，提高工藝效率；在環保***域，噴淋塔可以通過添加***定的吸附劑和催化劑，對氣體中的污染物進行高效處理。



總之，噴淋塔作為一種重要的工業設備，其內部結構的設計和***化對于實現高效的氣液接觸和傳質過程至關重要。通過合理的結構設計和操作控制，噴淋塔可以有效地對氣體和液體進行處理和轉化，為工業生產提供了重要的支持和保障。
