噴淋塔沖壓工序及熱定性能詳解

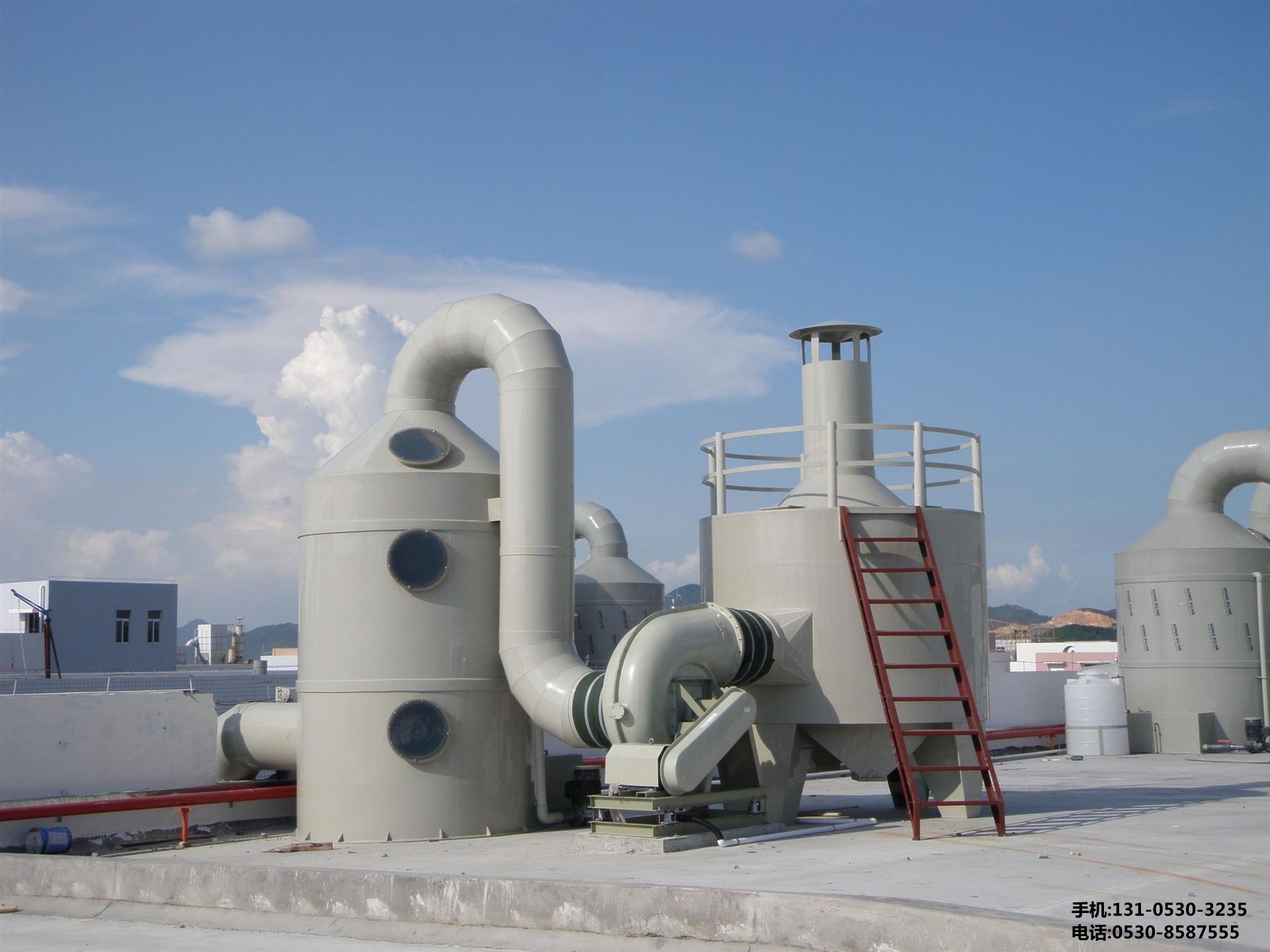

噴淋塔作為工業廢氣處理系統中的關鍵設備，其制造質量直接關系到系統的運行效率與使用壽命。其中，沖壓工序是形成塔體結構的基礎環節，而熱定性則是確保材料性能穩定、提升產品可靠性的核心要素。本文將從這兩個關鍵維度展開深入解析，揭示其技術內涵與實踐價值。



 一、精密塑造：噴淋塔的沖壓工藝解析



 1. 材料預處理階段

選用符合標準的金屬板材（如Q235B碳鋼或304不銹鋼），通過校平機消除內應力并保證表面光潔度。針對***殊工況需求，可采用鍍層鋼板增強防腐能力。開卷后的帶材需經過清洗烘干，去除油污雜質以確保后續成型質量。



 2. 多工步?jīng)_壓成型體系

 落料裁剪：依據CAD模型生成的******排樣方案，采用數控轉塔沖床完成精準下料，誤差控制在±0.5mm以內；

 彎曲成形：運用折彎機配合專用模具實現復雜曲面過渡，***別關注法蘭邊的垂直度與接口吻合度；

 拉伸深沖：對于錐形***蓋等異形部件，采用液壓拉伸工藝保持材料厚度均勻性，避免局部變薄導致的強度下降；

 修邊整形：通過二次精修去除毛刺飛邊，使用激光切割保證邊緣平整光滑。



 3. 模具補償機制

建立溫度補償數據庫，實時監測模具工作狀態。當環境溫度變化超過5℃時自動調整壓力參數，有效控制回彈效應。采用分段式加壓策略，在關鍵受力部位實施加強型保壓定型。



 二、性能固化：熱定型技術的科學應用



 1. 熱處理工藝曲線設計

根據材料相變***性制定三階段溫控方案：

 預熱區（300500℃）：梯度升溫消除加工硬化現象；

 奧氏體化區（850±10℃）：保溫時長按板厚每毫米1分鐘計算；

 回火處理（600700℃）：空冷與爐冷結合方式***化微觀組織。



采用紅外測溫儀全程監控，確保各測點溫差不超過設定值的±15%。對于不銹鋼材質，額外增加固溶處理工序以恢復晶間腐蝕抗力。



 2. 殘余應力釋放技術

運用振動時效設備進行頻譜分析，找準共振頻率后實施定向激振。配合噴丸強化工藝，在焊縫區域形成有益的壓應力層，使構件疲勞壽命提升30%以上。經X射線衍射法檢測，表面殘余應力值可控制在50MPa以下。



 3. 尺寸穩定性保障措施

設置專用工裝夾具維持淬火態下的幾何精度，通過應變片監測變形量。對***型組件采用多點均布支撐結構，利用有限元分析***化支承點布局。實踐表明，該工藝可將成品翹曲度控制在L/1000范圍內。

 三、質量控制與性能驗證



建立全過程質量追溯系統，每個沖壓件均帶有***身份編碼。關鍵檢測項目包括：

 檢測項           方法                   合格標準



 尺寸精度         三坐標測量儀           ±0.3mm

 表面粗糙度       輪廓儀                Ra≤1.6μm

 硬度分布         洛氏硬度計             HRC波動≤2

 氣密性測試       氣泡檢漏法             0.5bar壓力無滲漏

 耐腐蝕試驗       鹽霧試驗箱（中性鹽霧） 單面蝕損≤0.08mg/cm²



通過對量產批次抽樣進行疲勞試驗，結果顯示經***化后的沖壓熱定復合工藝可使產品使用壽命達到傳統工藝的1.8倍。



 四、工藝創新方向



隨著智能制造技術的發展，未來將重點突破以下***域：

 數字化仿真建模：構建沖壓回彈預測模型，實現工藝參數前置***化；

 自適應溫控系統：開發基于機器視覺的溫度場識別裝置，動態調節加熱功率；

 增材制造融合：探索3D打印隨形冷卻水道在復雜結構件中的應用潛力。



這些技術創新將推動噴淋塔制造向高精度、高效率、智能化方向持續演進。



 結語



從金屬板材到精密構件的轉變，不僅是物理形態的改變，更是材料性能的升華過程?？茖W(xué)的沖壓工藝與精準的熱定型技術相結合，猶如賦予鋼鐵以生命，使其在嚴苛工況下仍能保持卓越的力學***性和尺寸穩定性。這種制造藝術與工程技術的完美融合，正是現代環保裝備制造業不斷追求卓越的生動寫照。
